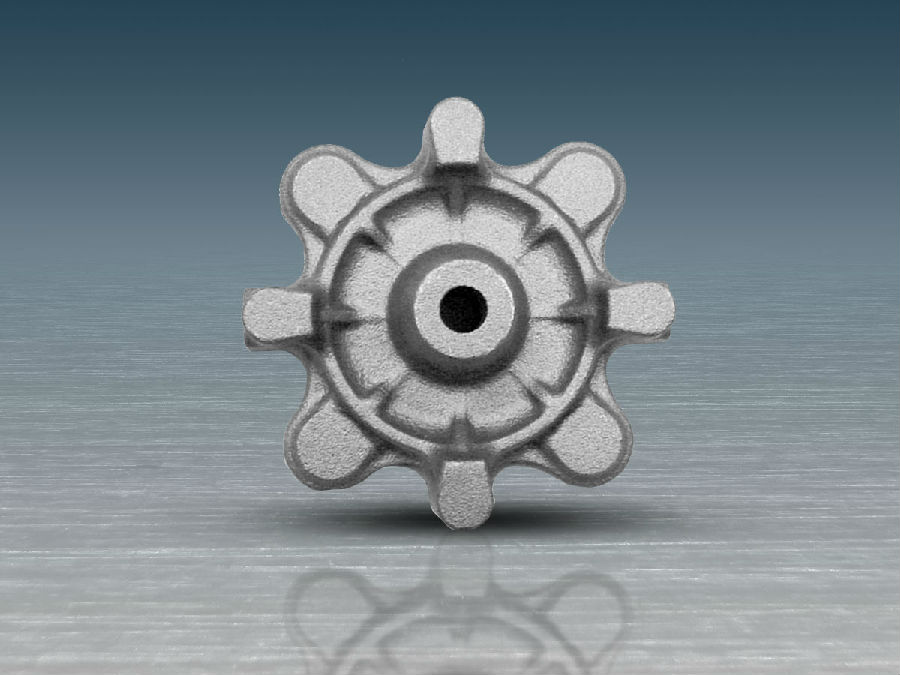

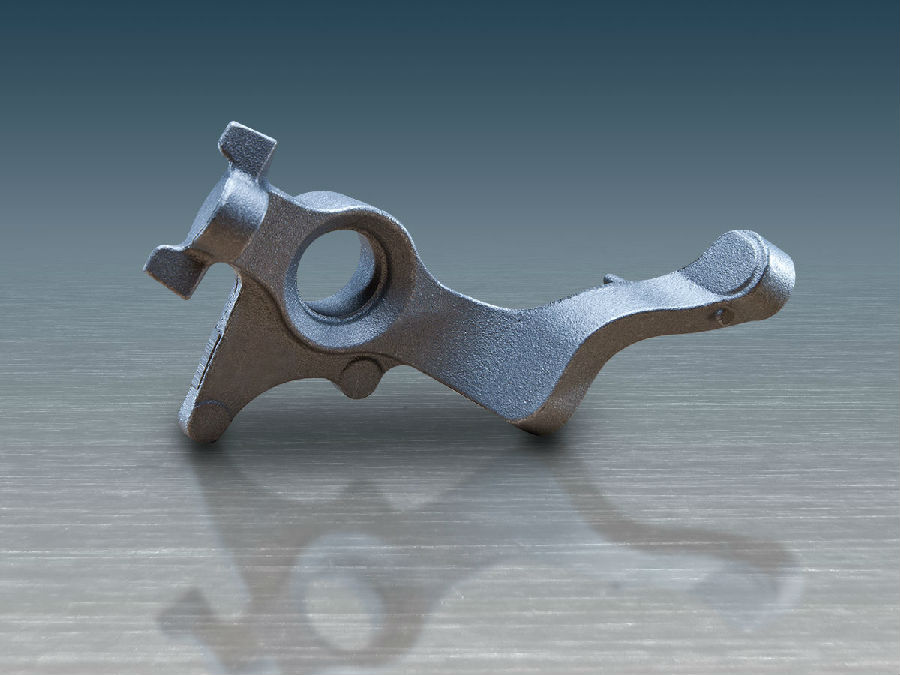

铸铁件
材质：灰铁HT250
重量：10-20KG
化学成分编辑
碳C ：3.16～3.30
硅Si：1.79～1.93
锰Mn：0.89～1.04
硫S ：0.094～0.125
磷P ：0.120～0.170
性能编辑
力学性能
抗拉强度 Rm (MPa)：250
硬度 ：(RH=1时)209HB 试样尺寸：试棒直径：30mm
其它特性编辑
强度 [2] 、耐磨性、耐热性均较好，减振性良好，铸造性能较优，需进行人工时效处理。
使用范围
可用于要求高强度和一定耐蚀能力的泵壳、容器、塔器、法兰、填料箱本体及压盖、碳化塔、硝化塔等;还可制作机床床身、立柱、气缸、齿轮以及需经表面淬火的零件。
因其受热变形量较小，常使用于高温场合。
规范及组织
热处理规范：(由供方定，以下为某试样的热处理规范，供参考)铸态
金相组织：片状石墨+珠光体
HT250淬火可达HRC60，但是灰口铸铁(HT200、HT250等)一般都是在退火或正火状态下使用,不进行淬火处理.如果是局部需要硬度的话,可进行高、中频淬火既可。
中频淬火：淬硬层3~5毫米，硬度HRC50，工件变形较小。
高频淬火：淬硬层1~2毫米，淬火温度850，表面硬度HRC50以上;淬火温度900~1000度，表面硬度可达HRC60。
无锡市汇海机械有限公司为客户提供铸铁件厂家、供应商、价格、制造商、生产商、哪家好、工艺、工厂、加工，产品销往江苏、苏州、上海等地区。
